Калибратор Н4-101

Н4-101

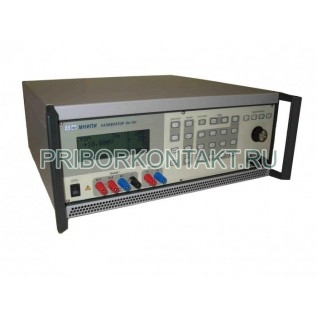

Калибратор универсальный Н4-101

Также этот прибор может называться: Н4101, Н4 101, h4-101, h4101, h4 101.

Н4-101 калибратор универсальный - используется для воспроизведения напряжения и силы постоянного и переменного токов.

В основе роботы приборов калибраторы Н4-101 лежит конвертация численного значения воспроизводимого сигнала, в аналоговый сигнал с помощью цифро-аналогового преобразователя и последующее формирование из этого сигнала выходного тока или напряжения.

Сфера применения: поверка и регулировка электроизмерительных приборов постоянного и переменного токов.

Технические характеристики Н4-101:

Напряжение постоянного тока:

Диапазон - от 50 мкВ до 1000 В.

Поддиапазоны - 200 мВ; 2 В; 20 В; 200 В; 1000 В.

Погрешность - от 0,02% до 0,05%.

Напряжение шумов и пульсаций - от 1 мВ до 250 мВ.

Максимальный ток нагрузки - от 5 мА до 10 мА.

Напряжение переменного тока синусоидальной формы:

Диапазон - от 1 мВ до 750 В.

Поддиапазоны - 200 мВ; 2 В; 20 В; 200 В; 750 В.

Погрешность - от 0,15% до 0,2%.

Максимальный ток нагрузки - от 5 мА до 10мА.

Емкость нагрузки - от 1 пФ до 250 пФ.

Коэффициент гармоник - от 0,25% до 0,5%.

Сила постоянного тока:

Диапазон Н4-101 - 0,05 мкА до 50 А.

Поддиапазоны - 200 мкА; 2 мА; 20 мА; 200 мА; 2 А; 50 А.

Погрешность калибраторов - от 0,03% до 0,15%.

Максимальное напряжение на нагрузке - от 1 В до 5 В.

Напряжение шумов и пульсаций при максимальном напряжении на нагрузке в диапазоне от 2 А до 50 А - не более 10 мВ.

Сила переменного тока синусоидальной формы:

Диапазон - от 10 мкА до 50 А.

Поддиапазоны - 2 мА; 20 мА; 200 мА; 2 А; 50 А.

Погрешность - от 0,15% до 0,2%.

Максимальное напряжение на нагрузке - от 0,7 В до 3 В.

Коэффициент гармоник Н4-101 - от 0,25% до 1%.

Дискретность (диапазон частот - от 40 Гц до 2500 Гц) - 1 Гц.

Погрешность установки частоты - не более ±1%.

Производственно-эксплуатационный запас - 20% от основной погрешности.

Интерфейс калибратора - RS-232.

Скорость обмена информацией - 19200 бит/с; 57600 бит/с.

Непрерывный режим работы - не менее 24 ч.

Средняя наработка на отказ - не менее 15000 ч.

Средний ресурс Н4-101 - не менее 15000;

Среднее время восстановления - не более 4 ч.

Габаритные размеры - 540,5x465x184,5 мм.

Масса - не более 20 кг.

Условия эксплуатации Н4-101:

Температура окружающей среды:

- рабочая - от 5º С до 40º С;

- норма - 20±5° С.

Относительная влажность воздуха, при температуре 25º С:

- рабочая - до 80%;

- норма - от 30% до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность приборов калибраторы - 550 В·А.

Радиоэлектронная защита - класс В.
