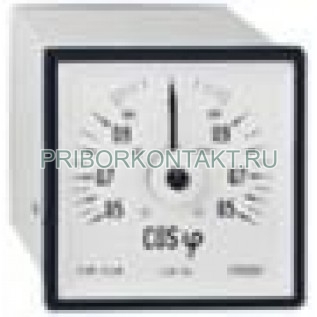

Фазометр F1-144

Также этот прибор может называться: F1144, F1 144, Ф1-144, Ф1144, Ф1 144, Ф1-1чч, Ф11чч, Ф1 1чч.

F1-144 фазометр предназначен для измерения углов сдвига фаз между двумя изменяющимися периодически электрическими колебаниями, например в трёхфазной системе электроснабжения.

Технические характеристики F1-144:

Габаритные размеры - 140×140×95 мм.

Класс точности - 2,5.

Диапазон измерений - от 0 до 1.

Основная погрешность - 2,5%.

Напряжение сети переменного тока - 380 В.

Номинальное значение тока - 5 А.

Испытательное напряжение изоляции - 2 кВ.

Рабочее положение - вертикальное.

Индикация результатов - аналоговая.

Тип измерительного механизма - электромагнитной системы.

Масса - 1,15 кг.

Фазометры F1-144 очень часто применяются в электроустановках для определения коэффициента реактивной мощности cosφ, а также при разработке, регулировке и эксплуатации электронных и электротехнических аппаратов и устройств.

В основе работы - зависимость изменения фазы колебания от промежутка времени, за который она осуществляется. На этом базируется основной принцип измерения расстояний в маркшейдерии и геодезии светло и радиодальномеры.

Если на концах измеряемого расстояния установить соответственно дальномер и отражатель, то благодаря F1-144 измеряют разность фаз опорного и принятого после прохождения двойной расстояния колебаний.
