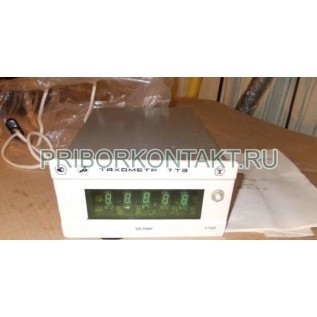

Тахометр 7ТЭ

Тахометр 7ТЭ (7-ТЭ, 7 ТЭ, 7te, 7ТЕ, 7-ТЕ, 7 ТЕ, 7ТЄ, 7-ТЄ, 7 ТЄ, 7-te, 7 te)

Тахометр 7ТЭ предназначен для дистанционного измерения частоты вращения частей механизмов и машин, используемых в различных отраслях народного хозяйства, в частности, в обкаточно-тормозных испытательных стендах двигателей внутреннего сгорания, а также для контроля частот вращения сепараторов, турбин и т.п.

Технические характеристики приборов тахометры 7ТЭ:

Температура окружающего воздуха - от -10?С до +50?С;

Предел допускаемой погрешности прибора тахометр 7ТЭ выражается формулой:

±(?%±М),

где ? - класс точности тахометра; М - погрешность, обусловленная дискретностью измерения (цена деления наименьшего разряда);

Измеритель прибора тахометр 7ТЭ рассчитан на работу от сигнала отрицательной полярности любой формы или синусоидальной формы амплитудой от 2В до 50В;

Преобразователь обеспечивает на выходе 1 амплитуду сигнала отрицательной полярности не менее 2В, относительно контакта 3;

Диапазон измерений прибора тахометр 7ТЭ должен быть от 2,0об/мин до 99999об/мин;

Диапазон измерений измерителя в соответствующие им времена измерений соответсвует:

Выходная частота преобразователя не превышает 10000Гц и определяется по формуле:

F=(A?K)/60,

где F - выходная частота преобразователя, А - частота вращения контролируемого вала (об/мин), К - число зубьев зубчатой детали;

Минимальная выходная частота преобразователя - 20Гц;

Тахометр 7ТЭ состоит из:

- показывающего прибора;

- преобразователя первичного;

Измеритель тахометра может быть использован в качестве частотомера;

Питание измерителя от сети переменного тока частотой 50Гц±1Гц, напряжением 220В+22В, 220В-33В;

Электрическое питание преобразователя прибора тахометр 7ТЭ производится от схемы измерителя;

Чувствительность измерителя - не более 12В?А;

- измерителя - 88х170х232мм;

- преобразователя - 30х80мм;

- измерителя - 2,4кг;

- преобразователя - 0,4кг.
