УШС-3

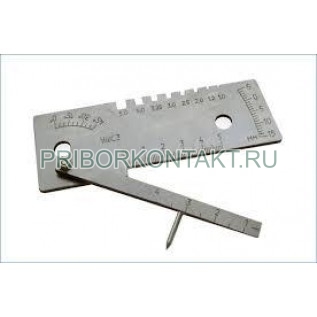

Универсальный шаблон сварщика УШС-3 (УШС3, УШС 3, УШС-З, УШСЗ, УШС З)
Универсальный шаблон сварщика УШС-3 предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва. Шаблон обязан применяться на предприятиях и в организациях, проводящих сварочные работы.
Технические характеристики изделий универсальные шаблоны сварщика УШС-3:
Общий вид шаблона изображен на рисунке:

1 - основание изделия универсальный шаблон сварщика УШС-3, 2 - движок, 3 - указатель, 4- ось, А, Б, В - установочные плоскости, Л - торцевая грань, М - продольное ребро линейки со шкалой Е для измерения величин притупления и ширины шва, Г - шкала для измерения высоты усиления шва, К - риска-индекс для снятия отчета по шкале Г, Д - шкала для измерения углов скоса кромок, Ж - пазы для измерения диаметров электродов, проволоки, И - шкала для измерения величины зазора;
Диапазон измерения глубины дефектов (вмятин, забоев), глубины разделки шва до корневого слоя, превышения кромок (шкала Г) - 0мм-15мм;
Диапазон измерения высоты усиления шва (шкала Г) изделием универсальный шаблон сварщика УШС-3 - 0мм-5мм;
Диапазон измерения величин притупления и ширины шва (шкала Е) - 0мм-50мм;
Диапазон измерения величин зазора (шкала И) - 0,5мм-4мм;
Диапазон измерения углов скоса кромок (шкала Д) изделием универсальный шаблон сварщика УШС-3 - 0º-45º;
Номинальные значения диаметров электродов измеряемых шаблоном (пазы Ж) - 1мм; 1,2мм; 2мм; 2,5мм; 3мм; 3,25мм; 4мм; 5мм;
Цены деления шкал изделия универсальный шаблон сварщика УШС-3:
- Г и Е - 1мм;
- И - 0,5мм;
- Д - 0,5º;
Пределы допускаемых отклонений ширины пазов Ж:
- верхнее значение: для пазов до 3мм - +0,1мм, для пазов 3мм и 3,25мм - +0,12мм, для пазов свыше 3,25мм - +0,3мм;
- нижнее значение - 0мм;
Отклонение положений штрихов шкалы Г изделия универсальный шаблон сварщика УШС-3 от действительных значений - ±0,5мм;
Отклонения положений штрихов шкалы И от действительных значений толщины движка - ±0,25мм;
Отклонения положений штрихов шкалы Д изделия универсальный шаблон сварщика УШС-3 от действительных значений угла между поверхностями Б и В - ±2,5º;
Отклонения от номинального значения расстояния между любым штрихом и началом шкалы Е изделия универсальный шаблон сварщика УШС-3 (начало шкалы должно совпадать с плоскостью Л) - ±0,25мм;
Габаритные размеры - не более 130х50х16мм;
Масса изделия универсальный шаблон сварщика УШС-3 - не более 0,18кг;
Средняя наработка на отказ - не менее 55000 циклов;
Средний срок службы - не менее 1 года;
Комплект поставки изделия универсальный шаблон сварщика УШС-3:
- Шаблон сварщика УШС-3 - 1шт;
- паспорт - 1шт;
- футляр - 1шт;
Изготовитель гарантирует соответствие качества изделия универсальный шаблон сварщика УШС-3 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
