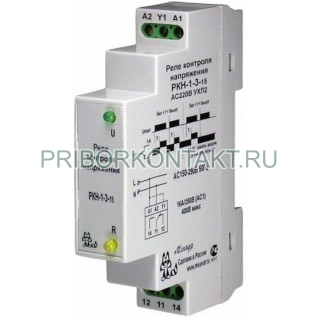

Реле фаз, напряжения РКН-1-3-15 AC220В

Реле фаз, напряжения РКН-1-3-15 AC220В

Реле предназначено для обнаружения кратковременных пропаданий напряжения в однофазной сети в схемах АПВ для обеспечения нормального перезапуска системы (например, при срабатывании АВР). Длительность обнаруживаемых провалов - 5мс. и более. При включении напряжения питания реле включается с задержкой tвкл.

Реле может работать в двух режимах : с памятью и без памяти.
Режим работы без памяти, т.е. после обнаружения кратковременного провала сети (5мс < t < tвыкл) исполнительное реле отключается на время tз. При обнаружении аварийной ситуации длительностью более tвыкл реле работает без памяти, т.е. после восстановления параметров сети до нормы—реле включается автоматически через tвкл.
Режим работы с памятью. В этом режиме при обнаружении кратковременного провала сети исполнительное реле отключается до снятия напряжения питания.

В любом случае при провалах напряжения любой длительности реле отключается на время tз + tпровала. Устанавливается на монтажную шину DIN EN 50022. Переднее подключение проводов питания и коммутируемых электрических цепей. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 кв. мм.
