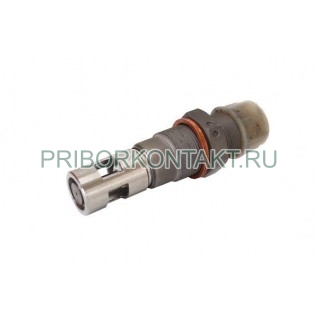

Свеча плазмоструйная СП-1-2

Также этот прибор может называться: СП 1 2, СП12, СП-12, СП1-2, С-П12, С-П-1-2, sp-1-2, sp 1 2, sp12.

СП-1-2 свеча плазмоструйная предназначена для воспламенения топливовоздушной смеси в камерах сгорания газотурбинных двигателей. Входит в состав систем плазменного воспламенения: СПВ-1-3, СПВ-2-4, СПВ-2-4В, СПВИ-2-2Н.

Описание конструкции свечи плазмоструйной СП-1-2:

В корпусе 2 СП-1-2 установлен керамический катододержатель 1 с катодом 5. Катод расположен вдоль оси полого цилиндрического анода 4 и образует с ним кольцевой разрядный промежуток А. В аноде выполнены окна Б для подвода плазмообразующего воздуха в разрядный промежуток. Свеча устанавливается в воспламенителе при помощи резьбы на корпусе. Подвод электропитания на СП-1-2 осуществляется при помощи контактного устройства через гайку 3, фиксирующую катод в катододержателе.

Воздух, поступающий через окна свечи Б в межэлектродный зазор А взаимодействует с дуговым разрядом и формирует плазменную струю, вызывающую воспламенение топливовоздушной смеси.

Технические характеристики СП-1-2:

Максимально допустимая температура элементов СП - +600° С.

Максимально избыточное допустимое давление со стороны электродов СП - 3,0 МПа.

Допустимая длина высоковольтных экранированных проводов, которыми производится соединение БП с СП, - не более 8 м.

Провод должен быть с медной жилой и изоляционной фторопластовой трубкой.

Относительная влажность при +35° С - до 80%.

В конструкции изделий свечи плазмоструйные СП-1-2 использованы современные жаропрочные материалы: нержавеющая сталь, титановые сплавы, оксидная керамика, которые обеспечивают надежную работу в условиях высоких температур, давлений и вибрационных нагрузок.
