Дефектоскоп РД-12КР

РД-12КР

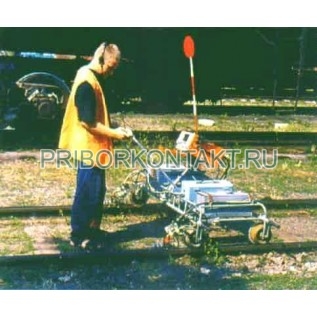

Дефектоскоп ультразвуковой (с регистратором) РД-12КР (РД12 КР, РД 12 КР, РД-12 КР)
Предназначен для одновременного контроля и выявления дефектов в двух нитях рельсов, уложенных в путь, а также для записи принятой информации и дальнейшей передачи ее для анализа и хранения на персональном компьютере.
Обеспечивает контроль рельсов Р43, Р50, Р65, Р75
Мнемоническое изображение результатов контроля на эпюре обоих рельсов позволяет оператору в процессе сплошного или ручного контроля видеть условное расположение дефекта в сечении рельса
Дефектоскоп обнаруживает дефекты:
Сильно развитые поперечные трещины с зеркальной поверхностью в головке рельса (коды дефектов 20.1-2 и 21.1-2)
Трещины от болтовых отверстий (код 51.1) на ранней стадии их развития
Продольные горизонтальные трещины (код 55), расположенные посередине высоты рельса
Коррозионные поперечные трещины в подошве рельса (код 69)
Функциональные возможности регистратора информации:
сплошная регистрация параметров дефектов, превышающих установленный пороговый уровень, по 12 каналам контроля с привязкой их к координате ж/д пути
запоминание выявленных и регистрируемых оператором дефектов при ручной регистрации с привязкой дефектов координате пути
запись исходной чувствительности каналов контроля, запоминание изменений чувствительности, а такжесохранение установленной чувствительности при выключении прибора
сохранение накапливаемой информации по контролю в энергонезависимом переносном малогабаритном устройстве памяти
отображение результатов контроля в виде развертки типа В с указанием координаты дефекта
отображение участков пути с недостоверным контролем из-за потери акустического контакта, дополнительными служебными отметками вносимыми в процессе контроля
автоматическая коррекция регистрируемых координат дефектов по опорным меткам пути
сохранение в запоминающем устройстве основных данных на проведение контроля - данные об операторе, параметры контролируемого участка железнодорожного полотна, исходная координата пути и т.п.

Количество одновременно регистрируемых дефектоскопических каналов:
При сплошном контроле шт. 12 (по 6 на рельс) .
При ручном контроле шт. 1 .
Возможность подключения к ПК - регистрация и протоколирование результатов контроля на ПК :
Дискретность отсчета путейской координаты mm : 2 .
Объем памяти регистратора km 40…50 .
Питание дефектоскопа (аккумуляторная батарея):
напряжение V :12 .
емкость АЧ : 10 .
Рабочая частота ультразвуковых преобразователей и резонаторов MHz : 2,5
Диапазон рабочих температур ^oС - 40 … +50
