Устройство измерения деформации УИД-700

УИД-700

Устройство измерения деформации УИД-700

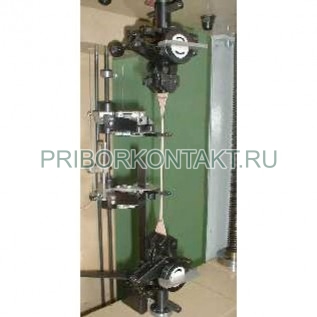

Устройство измерения деформации УИД-700 предназначено для измерения продольной деформации рабочего участка образца при его растяжении и может быть рекомендовано для измерения деформации образцов из пластмассы при испытании по ГОСТ 11262-80, резины по ГОСТ 370 и других материалов в пределах его технических возможностей.

Устанавливается на разрывные машины марок ИР 5040-5, ИР 5057-5 и др.
Длину измеряемого рабочего участка можно регулировать от 10 до 50 мм. Возможно измерение деформации образцов с большей длиной рабочего участка.
Измеритель предназначен для работы в помещениях лабораторного типа при температуре окружающего воздуха от +10 до +35С и относительной влажности от 40 до 80%.

Технические характеристики
База измерения при измерении деформации образцов из пластмасс, мм 25;50
База измерения при измерении деформации образцов из резины, мм 10; 20; 25; 50
Предел допускаемой погрешности установки базы измерения при измерении деформации образцов из резины, мм не более ±0,5
Усилие для перемещения нижней и верхней кареток в пределах рабочего хода не более, мм 0,3
Предел допускаемой погрешности при измерении деформации, не более 0,5% от измеряемой величины
Рабочий ход нижней каретки, мм 700
Тип датчика импульсный, фотоэлектрический (2 шт.)
Число выходных каналов 2 на каждом из датчиков
Напряжение питания, В +5 ± 5%
Выходные сигналы уровни и нагрузочная способность ТТЛ-логики
Сдвиг фазы выходных последовательностей 1/4 периода
Разрешающая способность датчика, мм/пер 0,02
Габаритные размеры не более, мм (длина х ширина х высота) 280х205х1580
Масса не более, кг 15
