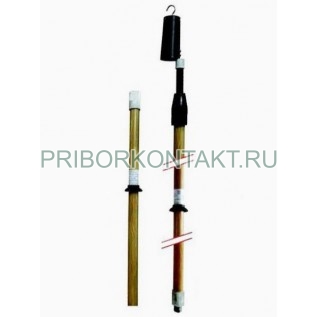

Указатель высокого напряжения УВН 35-220

Также это устройство может называться: УВН35220, УВН 35 220, УВН-35-220, УВН з5-220, uvn35220, uvn 35 220, uvn-35-220, ybh35220, ybh 35 220, ybh-35-220.

УВН 35-220 указатель высокого напряжения предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного и постоянного тока с номинальным напряжением от 35 кВ до 220 кВ.

Технические характеристики УВН 35-220:

Номинальное напряжение - от 35 кВ до 220 кВ.

Напряжение индикации - 8,75 кВ.

Частота - 50 Гц; 60 Гц.

Число звеньев в устройстве индикатор УВН 35-220 - 4 шт.

Шероховатость наружных поверхностей - не менее Rz 40.

Наличие защитного покрытия металлических деталей.

Норма средней наработки УВН 35-220 на отказ - не менее 100 000 циклов.

Среднее время восстановления работоспособности - не более 20 мин.

Срок службы - не менее 10 лет.

Длина УВН 35-220:

- рукоятки - 820 мм;

- изолирующей части - не менее 2500 мм;

- общая - 3520 мм.

Габаритные размеры - не более 1800×120×85 мм.

Масса в упаковке - от 2,35 кг до 2,5 кг.

Указатели УВН 35-220 оснащены штангой с изменяемой длиной.

Условия эксплуатации УВН-35-220:

Температура окружающего воздуха - от -45° С до +45° С.

Относительная влажность при температуре 25º С:

- нормальная - до 98%;

- транспортирование - 100%.

Климатическое исполнение УВН 35-220:

- У - категория 1.1;

- 0 - категория 4.1.

Механические воздействия:

- максимальное ускорение - 30 1/п²;

- частота ударов - от 80 ударов до 120 ударов в минуту.
