Вибропреобразователь ВК-310

ВК-310

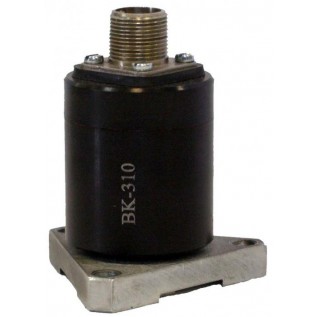

Вибропреобразователь пьезоелектрический ВК-310

Также это изделие может называться: ВК310, ВК 310, ВКз10, bk-310, bk310, bk 310, vk-310, vk 310, vk310.

ВК-310 вибропреобразователь представляет собой пьезоэлектрический акселерометр со встроенной электроникой и согласующими усилителями и предназначен для применения в составе аппаратуры непрерывного вибрационного контроля, защиты и вибродиагностики турбоагрегатов, питательных насосов двигателей нефтеперекачивающих и газокомпрессорных станций, вибродиагностики электрических станций и других объектов.

Сфера применения: взрывоопасные зоны помещений и наружных установок.

Вибропреобразователи ВК-310 представлены модификациями ВК-310А и ВК-310С.

Технические характеристики ВК-310:

Диапазон измерения по СКЗ виброскорости - от 0,1 мм/c до 30 мм/c.

Диапазон рабочих частот - от 10 Гц до 1000 Гц.

Номинальный коэффициент преобразования на базовой частоте 45 Гц:

- на выходе переменного тока - 0,05 мА/(мм/с);

- на выходе переменного напряжения - 50 мВ/(мм/с).

Отклонение коэффициента преобразования от номинального значения - не более ±5%.

Нелинейность амплитудной характеристики (АХ) в диапазоне измерения ВК-310 - не более ±6%.

Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне частот от 20 Гц до 750 Гц - не более ±10%.

Спад АЧХ на границах рабочего диапазона - не более -20%.

Коэффициент нелинейных искажений выходного сигнала на базовой частоте - не более 3%.

Относительный коэффициент поперечного преобразования - не более 10%.

Отклонение значения коэффициента преобразования, вызванное воздействием повышенной влажности до 85±3% при температуре +25º С - не более ±1% от действительного значения.

Сопротивление изоляции ВК-310 - не менее 20 МОм.

Установочный резонанс - не менее 18 кГц.

Напряжение питания - от 5 В до 30 В.

Режим работы вибропреобразователей непрерывный.

Вибропреобразователи - изделия невосстанавливаемые.

Полный средний срок службы - не менее 10 лет.

Наработка на отказ - не менее 10 000 ч.

Габаритные размеры:

- диаметр - 68 мм;

- длинна - 120 мм.

Масса без кабеля - не более 200 г.

Вибропреобразователи ВК-310 состоят из пьезоэлектрического преобразователя соединенного с согласующим усилителем. На выходе формируется сигнал переменного тока, пропорциональный мгновенному значению виброскорости или дополнительно сигнал переменного напряжения.

Конструктивно пьезоэлектрический датчик и предусилитель вибропреобразователей собраны в едином корпусе.

Условия эксплуатации ВК-310:

Нормальные условия применения:

- температура окружающего воздуха - от +15º С до +25º С;

- относительная влажность воздуха - от 30% до 80%;

- атмосферное давление - от 84 кПа до 106,7 кПа.

Рабочие условия применения:

- температура окружающего воздуха - от -30º С до +80º С;

- относительная влажность воздуха при температуре +25º С - до 85%;

- атмосферное давление - от 70 кПа до 106,7 кПа.

Предельные условия транспортирования и хранения:

- температура окружающего воздуха - от -50º С до +50º С;

- относительная влажность воздуха при температуре +35º С - до 95%;

- атмосферное давление - от 60 кПа до 106,7 кПа.

Вид климатического исполнения - умеренный и холодный климат (УХЛ 4.1).

Устойчивы к воздействию внешних факторов.

Вибропреобразователи ВК-310 устанавливают на контролируемом оборудовании, так чтобы направление оси основной чувствительности было параллельно направлению контролируемых колебаний.
