Измеритель КСВН Р2-66

Р2-66

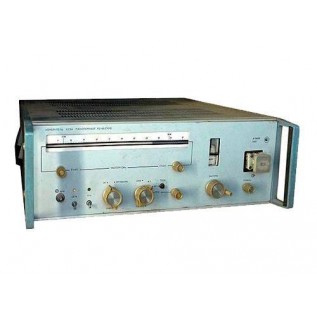

Измеритель коэффициента стоячей волны панорамный Р2-66

Также этот прибор может называться: Р266, Р2 66, Р-266, Р 266, p2-66, p266, p2 66, r2-66, r266, r2 66.

Р2-66 измеритель коэффициента стоячей волны панорамный предназначается для визуального наблюдения, измерения частотных характеристик КСВН и ослабления и автоматической записи их с помощью двухкоординатных регистрирующих устройств.

Измерители Р2-66 обеспечивают наблюдение частотных характеристик КСВН и ослабления в логарифмическом масштабе.

Технические характеристики Р2-66:

Диапазон частот - от 17,44 ГГц до 25,86 ГГц.

Сечение тракта - 11×5,5 мм.

Пределы измерения КСВН - от 1,06 до 5.

Пределы измерения ослабления - от -35 дБ до 0.

Погрешность измерения КСВН:

- в полосе частот - ±(5К+2)%;

- на частоте измерения - ±5К%.

Погрешность измерения ослабления - ±(0,05 Ах + 0,5) дБ.

Динамический диапазон в логарифмическом режиме - 35 дБ.

Точность отсчета частоты по внутреннему частотомеру - ±0,5%.

Потребляемая мощность - 200 В·А.

Габаритные размеры:

- ГКЧ - 490×475×175 мм;

- индикатора - 490×482×175 мм.

Масса - не более 45 кг.

В основе работы Р2-66 лежит рефлектометрический принцип измерения, использующий выделение падающей и отраженной от измеряемого объекта волн и определение коэффициента отражения по значению отношения их амплитуд.
