Измеритель напряженности электромагнитного поля Я6П-110

Я6П-110

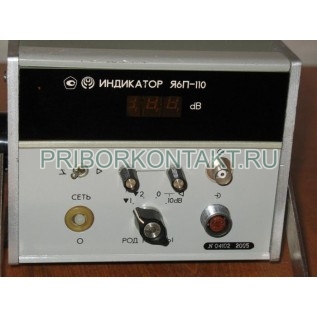

Индикатор Я6П-110

Также этот прибор может называться: Я6П 110, Я6П110, ya6p-110, ya6p 110, ya6p110.

Я6П-110 индикатор предназначен для преобразования аналогового сигнала, поступаемого с антенны-преобразователя, в цифровой сигнал и отсчета значения плотности потока энергии поля в относительных единицах - дБ.

Индикаторы Я6П-110 входят в состав измерителя плотности потока энергии П3-18.

Технические характеристики Я6П-110:

Основная относительная погрешность - ±3 дБ.

Сигнал с антенны-преобразователя (АП) передается через фильтр нижних частот (ФНЧ) на вход усилителя логарифмического (УЛ), где происходит сжатие динамического диапазона и формирование сигнала для отсчета измеряемой плотности потока энергии в дБ относительно нижнего предела измерения АП.

Усиленный в логарифмическом усилителе сигнал поступает на вход аналого-цифрового преобразователя (АЦП), где он преобразуется в цифровую форму и затем поступает через счетчик электрической величины на цифровое табло индикатора. Управление работой АЦП осуществляется устройством управления, входящим в состав индикатора.

В Я6П-110 предусмотрен контроль и автоматическое отключение светодиодных индикаторов при разряде аккумуляторных батарей. Напряжение питания поступает с устройства управления на индикатор, где осуществляется сравнение с опорным уровнем напряжений источников питания. Опорный уровень поступает на индикатор с усилителя логарифмического.

Питание индикатора осуществляется от аккумуляторной батареи. Для повышения напряжения питания от низковольтной аккумуляторной батареи используется преобразователь напряжения. В индикаторе предусмотрена возможность питания от сети переменного тока через блок питания сетевой.

Условия эксплуатации Я6П-110:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 90%.

Атмосферное давление - от 70 кПа до 106,7 кПа.

Предприятие-изготовитель предоставляет гарантию соответствия прибора индикатор Я6П-110 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
