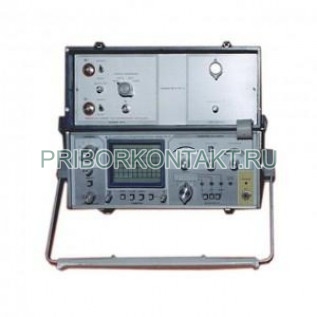

Измеритель параметров линии передач Р5-13

Измеритель параметров линии передач Р5-13 (Р513, Р 5 13, Р-5-13, p5-13, Р-513, Р 513, Р5 13, p513, p5 13, p-5-13, p-513, p 513, p5 13)

Измеритель параметров линии передач Р5-13 предназначен для измерения расстояния (временной задержки) до неоднородности или повреждения, оценки характера повреждений и неоднородностей волнового сопротивления на симметричных и несимметричных протяженных кабелях (30 Ом-200 Ом).

Технические характеристики приборов измерители параметров линии передач Р5-13:

Диапазон измерения расстояния до неоднородности - (с одно-, двух-, пятикратной растяжкой от 0,5м/дел до 1000м/дел) - 0м-100м, 0м-1000м, 0м-10000м;

Погрешность измерения расстояния прибора измеритель параметров линии передач Р5-13:

- ±1 - по шкале отсчетного устройства;

- ±5 - по шкале ЭЛТ;

Погрешность установки коэффициента укорочения (в пределах 1-2,5) - ±1%;

Затухание отраженного сигнала прибора измеритель параметров линии передач Р5-13 - не менее 80дБ;

Время нарастания аппаратурной функции - не более 4нс;

Единичный перепад напряжения амплитудой - не менее 1В;

Видеоимпульс примерно прямоугольной формы прибора измеритель параметров линии передач Р5-13:

- амплитуда не менее 3В;

- длительность - 0,05мкс-5мкс (регулируется плавно);

Уровень подавляемых периодических помех - не менее 20дБ (20Гц-1000Гц, 20Гц-100Гц);

Выходное сопротивление прибора измеритель параметров линии передач Р5-13 - 30 Ом-200 Ом;

Питание:

- от сети переменного тока - напряжение 220В, частота 50Гц или 400Гц, потребляемая мощность 25В?А;

- от сети постоянного тока - напряжение 12,6В, потребляемая мощность 15Вт;

- от автономного источника - сменный блок аккумуляторов;

Габаритные размеры базового блока (с блоками генератора и питания) - 120х304х377мм;

Масса:

- прибора измеритель параметров линии передач Р5-13 - 9кг;

- блока аккумуляторов - 3кг.
