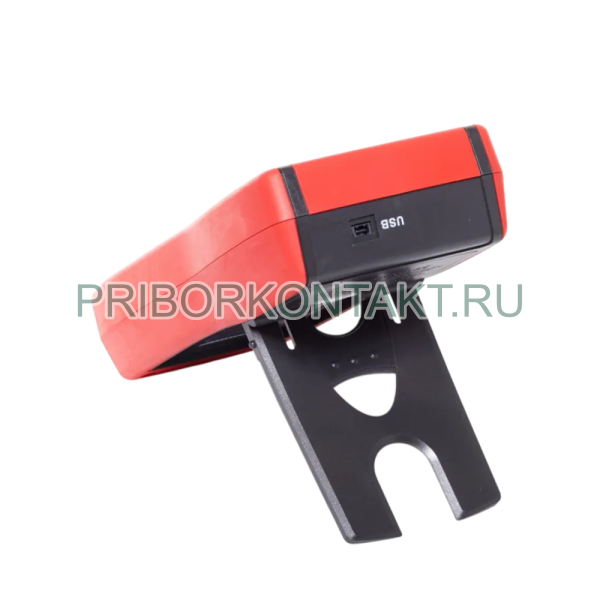

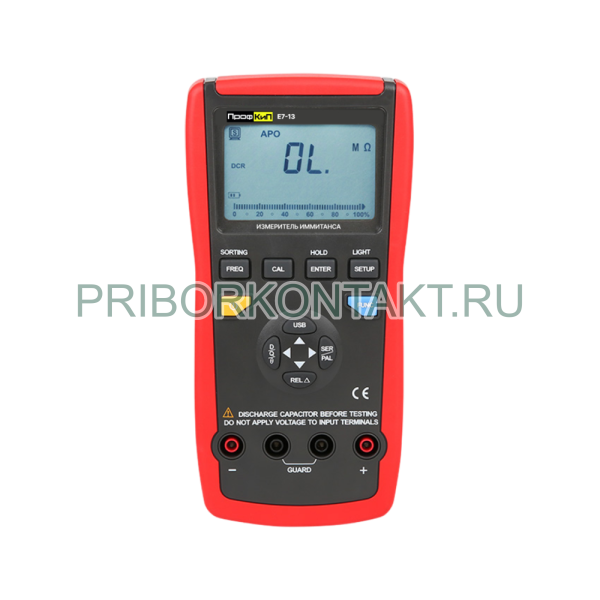

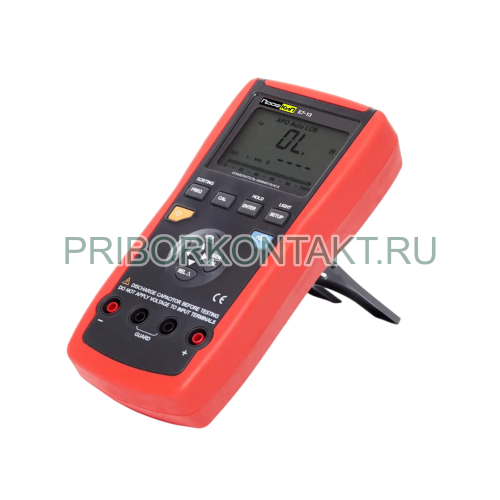

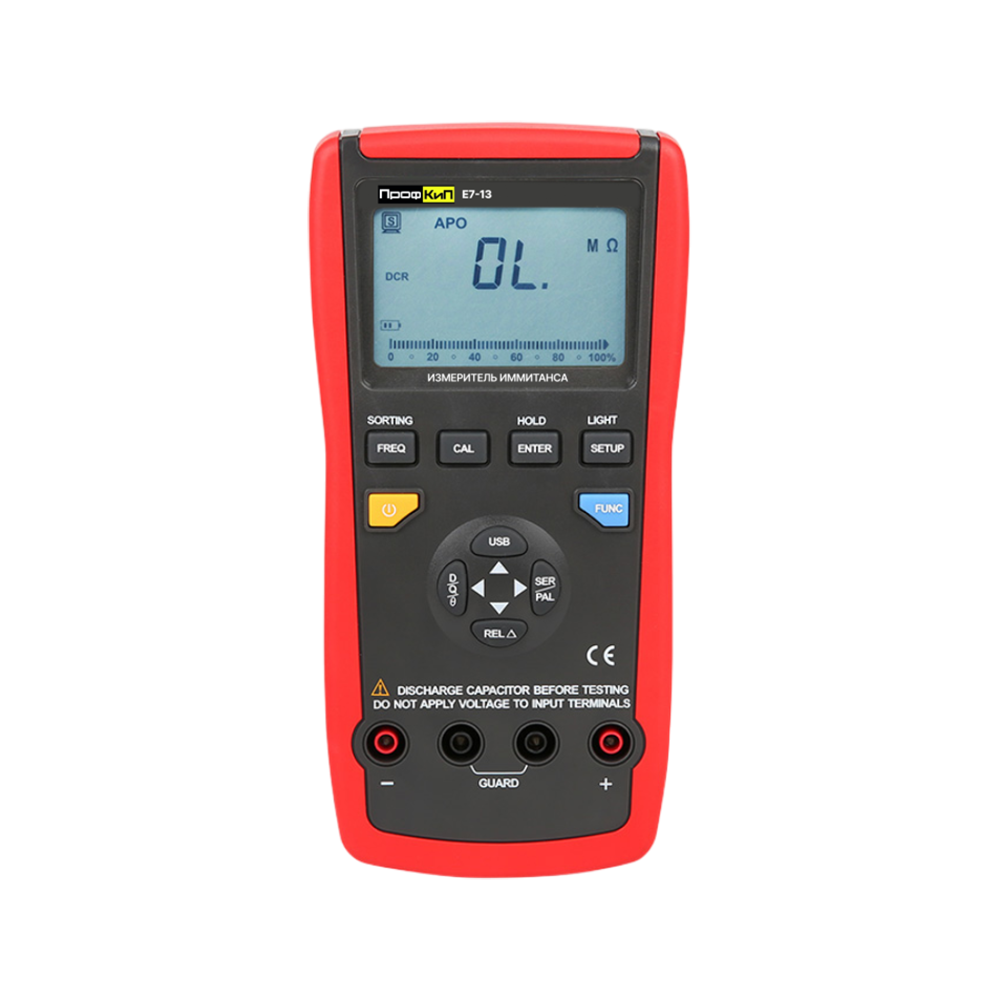

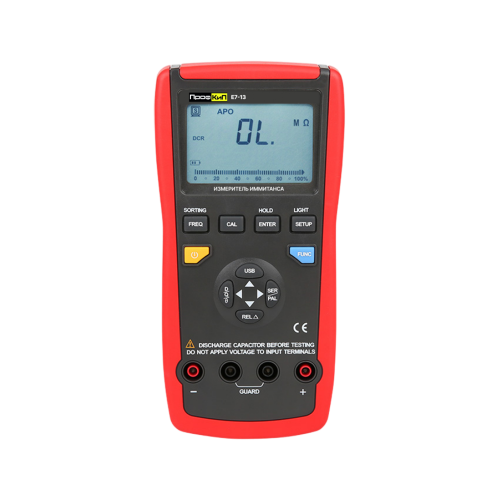

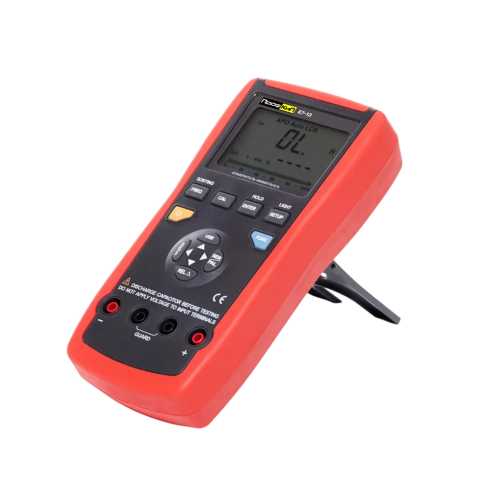

ПрофКиП Е7-13 измеритель иммитанса (RLC) портативный

ПрофКиП Е7-13 измеритель иммитанса (RLC) портативный

Описание товара

Назначение измерителя иммитанса портативного ПрофКиП Е7-13
Измерители иммитанса портативные ПрофКиП Е7-13 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Приборы используются в производственных линиях, при проверке компонентов и обслуживании электроники.
Особенности измерителя иммитанса портативного ПрофКиП Е7-13
• Максимальная частота тестового сигнала: 100 кГц • Базовая погрешность:0,5% • Автоматическое отключение питания • Сохранение данных • USB-интерфейс • Подсветка ЖК-дисплея • Измерение коэффициента отклонения • Функция калибровки • Полное сопротивление на выходе: 120 Ом • Автоматическая проверка и измерение LCR • Индикация низкого заряда батареи: ≤6,8 В
Метрологические характеристики измерителя иммитанса портативного ПрофКиП Е7-13
Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-13
Частота испытательного сигнала	Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
100, 120 Гц	20,000 нФ	±(0,02·Сх+0,005) нФ
200,00 нФ	±(0,005·Сх+0,05) нФ
2000,0 нФ	±(0,01·Сх+0,5) нФ
20,000 мкФ	±(0,01·Сх+0,005) мкФ
200,00 мкФ	±(0,015·Сх+0,05) мкФ
2000,0 мкФ	±(0,02·Сх+0,5) мкФ
20,00 мФ	±(0,035·Сх+0,05) мФ
1 кГц	2000,0 пФ
20,000 нФ	±(0,01·Сх+0,005) нФ
200,00 нФ	±(0,005·Сх+0,05) нФ
2000,0 нФ	±(0,01·Сх+0,5) нФ
20,000 мкФ	±(0,01·Сх+0,005) мкФ
200,00 мкФ	±(0,015·Сх+0,05) мкФ
2000,0 мкФ	±(0,015·Сх+5) мкФ
10 кГц	200,00 пФ	±(0,02·Сх+0,05) пФ
2000,0 пФ	±(0,01·Сх+0,5) пФ
20,000 нФ	±(0,01·Сх+0,005) нФ
200,00 нФ	±(0,015·Сх+0,05) нФ
2000,0 нФ	±(0,02·Сх+0,5) нФ
100 кГц	200,00 пФ	±(0,02·Сх+0,05) пФ
2000,0 пФ	±(0,01·Сх+0,5) пФ
20,000 нФ	±(0,02·Сх+0,005) нФ
200,00 нФ	±(0,05·Сх+0,05) нФ
Сх – измеренное значение электрической емкости
Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-13
100, 120 Гц	20,000 мГн	±(0,01·Lх+0,005) мГн
200,00 мГн	±(0,005·Lх+0,05) мГн
2000,0 мГн	±(0,005·Lх+0,5) мГн
20,000 Гн	±(0,005·Lх+0,005) Гн
200,00 Гн	±(0,01·Lх+0,05) Гн
2000,0 Гн	±(0,01·Lх+0,5) Гн
10,000 кГн	±(0,02·Lх+0,005) кГн
1 кГц	2000,0 мкГн	±(0,01·Lх+0,5) мкГн
20,000 мГн	±(0,005·Lх+0,005) мГн
200,00 мГн	±(0,005·Lх+0,05) мГн
2000,0 мГн	±(0,01·Lх+0,5) мГн
20,000 Гн	±(0,02·Lх+0,005) Гн
200,00 Гн	±(0,02·Lх+0,05) Гн
2000,0 Гн	±(0,05·Lх+0,5) Гн
10 кГц	200,00 мкГн	±(0,01·Lх+0,05) мкГн
2000,0 мкГн	±(0,005·Lх+0,5) мкГн
20,000 мГн	±(0,005·Lх+0,005) мГн
200,00 мГн	±(0,015·Lх+0,05) мГн
2000,0 мГн	±(0,02·Lх+0,5) мГн
20,000 Гн	±(0,05·Lх+0,005) Гн
100 кГц	20,000 мкГн	±(0,01·Lх+0,005) мкГн
200,00 мкГн	±(0,02·Lх+0,05) мкГн
2000,0 мкГн	±(0,02·Lх+0,5) мкГн
20,000 мГн	±(0,02·Lх+0,005) мГн
200,00 мГн	±(0,05·Lх+0,05) мГн
Lх – измеренное значение индуктивности
Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-13
100, 120 Гц	200,00 Ом	±(0,01·Rх+0,05) Ом
2,0000 кОм	±(0,003·Rх+0,0005) кОм
20,000 кОм	±(0,003·Rх+0,005) кОм
200,00 кОм	±(0,005·Rх+0,05) кОм
2,0000 МОм	±(0,01·Rх+0,0005) МОм
10,000 МОм	±(0,02·Rх+0,005) МОм
1 кГц	20,000 Ом	±(0,01·Rх+0,005) Ом
200,00 Ом	±(0,01·Rх+0,05) Ом
2,0000 кОм	±(0,003·Rх+0,0005) кОм
20,000 кОм	±(0,003·Rх+0,005) кОм
200,00 кОм	±(0,005·Rх+0,05) кОм
2,0000 МОм	±(0,01·Rх+0,0005) МОм
10,000 МОм	±(0,02·Rх+0,005) МОм
10 кГц	20,000 Ом	±(0,01·Rх+0,005) Ом
200,00 Ом	±(0,01·Rх+0,05) Ом
2,0000 кОм	±(0,003·Rх+0,0005) кОм
20,000 кОм	±(0,005·Rх+0,005) кОм
200,00 кОм	±(0,01·Rх+0,05) кОм
100 кГц	20,000 Ом	±(0,02·Rх+0,005) Ом
200,00 Ом	±(0,02·Rх+0,05) Ом
2,0000 кОм	±(0,01·Rх+0,0005) кОм
20,000 кОм	±(0,02·Rх+0,005) кОм
Rх – измеренное значение электрического сопротивления переменного тока
Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока модификации ПрофКиП Е7-13
Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
200,00 Ом	±(0,01·RDCх+0,05) Ом
2,0000 кОм	±(0,003·RDCх+0,0005) кОм
20,000 кОм	±(0,003·RDCх+0,005) кОм
200,00 кОм	±(0,005·RDCх+0,05) кОм
2,0000 МОм	±(0,01·RDCх+0,0005) МОм
10,000 МОм	±(0,02·RDCх+0,005) МОм
RDCх – измеренное значение электрического сопротивления постоянного тока

Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-13
Наименование характеристики	Значение
Напряжение питания, В:	9
Нормальные условия измерений:
- температура окружающей среды, °С	от +18 до +28
- относительная влажность, %, не более	75
Условия эксплуатации:
- температура окружающей среды, °С	от 0 до +40
- относительная влажность при +40 °C, %, не более	76
Габаритные размеры (длина × ширина × высота), мм, не более:	193 × 96 × 47
Масса, кг, не более:	0,4

Комплект поставки измерителя иммитанса портативного ПрофКиП Е7-13
Измеритель иммитанса портативный ПрофКиП Е7-13	1шт
Пинцет-адаптер для SMD компонентов	1шт
Батарея 9 В типа «Крона»	1шт
Кабель USB		1шт
Руководство по эксплуатации	1экз
