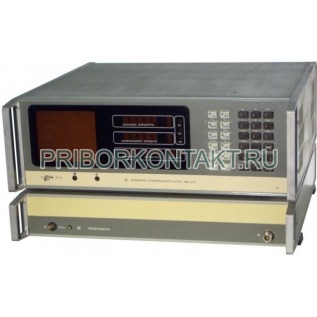

Измеритель шумовых параметров Я8Х-274

Я8Х-274

Преобразователь частоты Я8Х-274

Также этот прибор может называться: Я8Х 274, Я8Х274, ya8kh-274, ya8kh274, ya8kh 274.

Я8Х-274 преобразователь частоты предназначен для преобразования электрического (электромагнитного) сигнала путём переноса его спектра на некоторый интервал по оси частот.

Преобразователи Я8Х-274 входят в состав измерителей коэффициента шума Х5-43 и измерителей коэффициента шума и температуры Х5-29.

Технические характеристики Я8Х-274:

Потребляемая мощность - 60 В·А.

Питание от сети:

- напряжением - 220 В;

- частотой - 50 Гц.

Габаритные размеры - 475×490×95 мм.

Масса - не более 12 кг.

Конструктивно Я8Х-274 выполнен в виде единого устройства.

Функционально преобразователь частоты включает в себя: гетеродин, смеситель и выходной полосовой фильтр.

По частотным свойствам возможны два варианта преобразователей:

- с перестраиваемым гетеродином и фиксированным значением несущей выходного сигнала;

- с фиксированным гетеродином.

Применение Я8Х-274 позволяет снизить рабочую частоту основного тракта усиления и селекции сигнала (тракта ПЧ), также сделать этот тракт неперестраеваемым. Кроме выработки сигнала ПЧ преобразователь может использоваться и в ультразвуковых линиях задержки электромагнитного СВЧ-сигнала.

Внутренние параметры преобразователя зависят от типа нелинейного элемента в смесителе:

- крутизна преобразования - отношение амплитуды выходного тока (при закороченном выходе) к амплитуде напряжения входного сигнала;

- внутренний коэффициент усиления - отношение амплитуды напряжения ПЧ к амплитуде напряжения входного сигнала:

- коэффициент шума преобразователя.

Предприятие-изготовитель предоставляет гарантию соответствия прибора преобразователь частоты Я8Х-274 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
