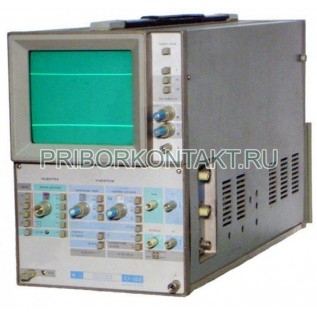

Осциллограф С1-102

Осциллограф С1-102 универсальный (С1102, С-1-102, С 1 102, c1-102, С-1102, С 1102, С1 102, c1102, c-1-102, c 1 102,c-1102, c 1102, c1 102)

Осциллограф С1-102 универсальный предназначен для исследования формы и измерения параметров путем визуального наблюдения и фотографирования периодических и однократных сигналов с амплитудой 0,2?10^-3В-250В и длительностью 0,4?10^-6с-5с, а также для сопоставительного изучения формы двух сигналов.

Отличается большим рабочим полем экрана, высокой чувствительностью. У осциллографа С1-102 два канала усиления, один из которых имеет дифференциальный вход, и одна развертка. Также предусмотрена модуляция яркости луча, поиск положения луча в случае выхода изображения за пределы экрана ЭЛТ, автоматическое регулирование яркости воспроизведения периодических сигналов в зависимости от устанавливаемого коэффициента развертки.

Технические характеристики приборов осциллографы С1-102 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-10МГц;

Коэффициент отклонения - 0,5мВ/дел.-20В/дел. (до 10МГц);

Погрешность С1-102 - 4%;

Входное сопротивление - 1 МОм;

Емкость - 60пФ.

Горизонтальное отклонение

Коэффициент развертки - 0,04мкс/дел.-5с/дел. (с 5-кратной растяжкой);

Погрешность - 4%, 10% (с растяжкой);

Тип индикатора - ЭЛТ 17ЛО4М;

Рабочая часть экрана - 100х120мм;

Потребляемая мощность - 120В?А;

Габаритные размеры - 200х280х480мм;

Масса С1-102 - 15кг.
