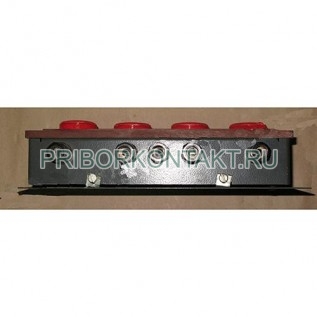

Присоединительная плата AP 1

AP 1

Присоединительная плата AP 1

Также это изделие может называться: AP1, AP-1, ар 1, ап 1.

AP 1 присоединительная плата обеспечивает быстрое подключение источника помех к зажимной планке.

Технические характеристики:

Присоединения:

- высокочастотный соединительный провод с двойной экранировкой типа LE 56 (Z - 50 Ом).

- высокочастотный кабельный штекер серии 7/16.

Расстояние между 4 отверстиями крепления платы AP 1- 310x122 мм.

Соединения эквивалента сети типа NNB 103 с присоединительной платой типа AP 1 происходит с помощью присоединения зажимных присоединений внутри AP 1, через соединительные провода типа LE 56, к коаксиальным высокочастотным гнездовым колодкам, расположенных на передней панели.

Соединения платы AP 1 для подключения источника помех доступны после открытия крышки прибора.

При необходимости можно подключить защитный провод для заземления присоединительной плати.

Предприятие-изготовитель предоставляет гарантию соответствия изделий платы AP 1 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
