Соединители СНП392-6РО23-1

СНП392-6РО23-1

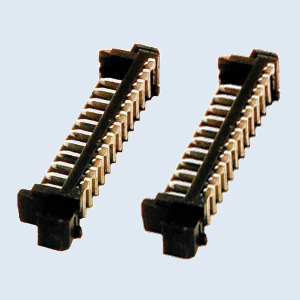

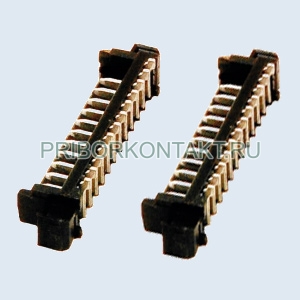

Соединители СНП392-6РО23-1 электрические прямоугольные низкочастотные однорядные.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 125 В (амплитудное значение) и силе тока до 1,5 А.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Соединители СНП392 состоят из двух частей: вилки или розетки.
Хвостовики контактов соединителей предназначены для печатного или объёмного монтажа пайкой.
Шаг контактов: 1,27 мм.
Покрытие рабочей части контактов: олово, золото.
Соединители изготовляют для внутреннего монтажа в климатическом исполнении «УХЛ» по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1»РЮМК.430420.050ТУ;
- приёмка «5» РЮМК.430420.037ТУ.

Гарантийный срок хранения соединителей СНП392-6РО23-1 - 25 лет со дня изготовления.
Минимальная наработка:
- 20000 часов во всех режимах и условиях, допускаемых ТУ;
- 175000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНП392-6РО23-1
СНП - Тип соединителя;
392 - Порядковый номер разработки;
6 - Количество контактов (2, 4, 6, 10, 12);
Р - Часть соединителя: Р - розетка, В - вилка;
П - Способ монтажа: П - пайкой, О - обжатие;
2 - Конструктивное исполнение:
- 2 - хвостовик для прямого монтажа в отверстие печатной платы;
- 3 - хвостовик для углового монтажа в отверстие печатной платы;
- 4 - хвостовик прямого поверхностного монтажа на печатную плату;
- 5 - хвостовик углового поверхностного монтажа на печатную плату;
О - Способ монтажа: О - обжатие;
- 2 - хвостовик плоский, лепесткового типа;
3 - Покрытие контактов: 1 - золото, 3 - олово;
1 - Количество рядов контактов соединителей: 1 - однорядные.
