Омметр ЭС0202/1

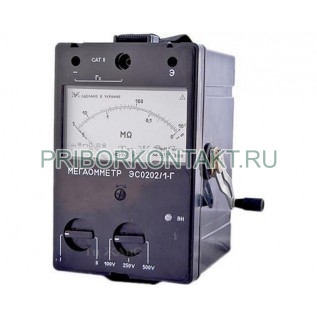

Мегаомметр ЭС0202/1 (ЕС0202/1, ЄС0202/1, eС0202/1, e С0202/1, e-С0202/1)

Предназначен для измерения сопротивления изоляции различных электроустройств не находящихся под напряжением.

Диапазон измерений 0-1000МОм, выходное напряжение 100±10В, 250±25В, 500±50В
Класс точности 15

Мегаомметры ЭС0202/1 предназначены для измерения сопротивления изоляции различных электроустройств не находящихся под напряжением.

Технические характеристики

Условное обозначение, вид поставки и код ОКП приведены в табл.1.

Таблица 1.

Класс точности 15, выраженный в виде относительной погрешности по ГОСТ8.401-80. Пределы допускаемых значений основной относительной погрешности равны ±15% от измеряемого значения. Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202/1 вызванной протеканием в измерительной цепи токов промышленной частоты 50 мкА, не должны превышать пределов основной относительной погрешности.

Время установления показаний не превышает 15 с. Режим работы мегаомметров ЭС0202/1 прерывистый: измерение – 1 мин, пауза – 2, мин. Питание мегаомметра ЭС0202/1 осуществляется от сети переменного тока напряжением (220В) В частотой (50±1)Гц, а также от встроенного электромеханического генератора. Энергопотребление от сети переменного тока, не более 10 В·А. Скорость вращения рукоятки генератора должна быть (120 - 144) оборотов в минуту.
Мегаомметры ЭС0202/1 сохраняют работоспособность при температуре окружающего воздуха от минус 30 до плюс 50°С и относительной влажности 90% при температуре +30°С. Рабочее положение - горизонтальное расположение плоскости шкалы. Масса мегаомметра без комплекта шнуров, не более 2,2 кг. Габаритные размеры мегаомметров ЭС0202/1 166х130х200 мм.
Также этот прибор может иметь другие названия: мегаомметр ЭС0202/1, мегомметр ЭС0202/1, мегометр ЭС0202/1, мегаометр ЭС0202/1, мегаметр ЭС0202/1, мегоомметр ЭС0202/1, омметр ЭС0202/1.
