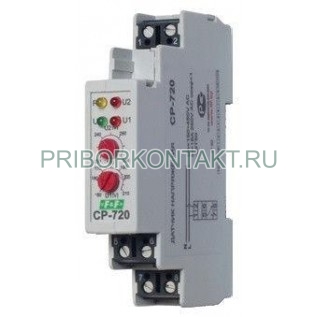

Реле напряжения СР-720

Также это изделие может называться: СР 720, СР720, sr-720, sr 720, sr-720, cp-720, cp 720, cp-720.

СР-720 реле напряжения предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т.п. от повышенного или пониженного напряжения путем отключения питания при выходе его за установленные пределы.

Технические характеристики СР-720:

Напряжение питания - от 50 В до 450 В.

Частота - 50 Гц.

Порог напряжения регулируемый:

- нижний U1 - от 150 В до 210 В;

- верхний U2 - от 230 В до 260 В.

Максимальный ток нагрузки - 16 А, АС1.

Контакт - 1Р (1 переключающий).

Контроль питания - 4 светодиода.

Время срабатывания для реле СР-720:

- для нижнего порога U1 - не более 1,5 с;

- для верхнего порога U2 - не более 0,1 с.

Время повторного включения - 2 с.

Гистерезис - 5 В.

Время переключения - от 0,5 с до 0,8 с.

Мощность нагрузки:

- для ламп накаливания, галогенных ламп, электронагревателей - 2000 Вт;

- для люминесцентных ламп - 1000 Вт;

- для скомпенсированных люминесцентных ламп - 750 Вт;

- для энергосберегающих ламп с ЭПРА - 500 Вт.

Потребляемая мощность - 1,75 Вт.

Подключение - винтовые зажимы 2,5 мм².

Степень защиты СР-720 - IP20.

Коммутационная износостойкость - не менее 10⁵ циклов.

Тип корпуса - 1S.

Монтаж - на DIN-рейке 35 мм.

Габаритные размеры - 18×90×65 мм.

Реле СР-720 включено, если контролируемое напряжение находится в требуемом диапазоне.

Диапазон (верхнее и нижнее значения) устанавливается с помощью потенциометров, расположенных на передней панели. Повторное включение датчика (после отключения) происходит автоматически, после восстановления сетевого напряжения.

Условия эксплуатации СР-720:

Температура окружающего воздуха - от -25° С до +50° С.

Относительная влажность - до 80%.
