Измеритель мощности калориметрический М3-13

Также этот прибор может называться: М3 13, М313, Мз-13, m3-13, m3 13, m313.

М3-13 измеритель мощности калориметрический предназначен для измерений непрерывных и средней мощности импульсно-модулированных колебаний коаксиальных трактах. Также измерители могут применяться для калибровки других приборов.

Измерители М3-13 используются в радиолокации, технике связи и других областях для контроля энергетических параметров при проверке, настройке и регулировке различных радиотехнических устройств, для измерения плотности потока мощности при оценке вредного воздействия СВЧ излучения на организм человека, при исследовании свойств проводящих и диэлектрических материалов на СВЧ.

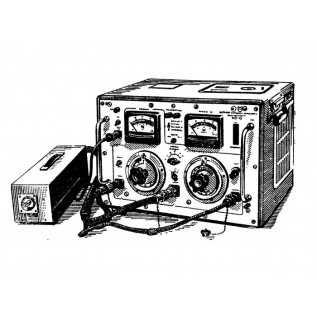

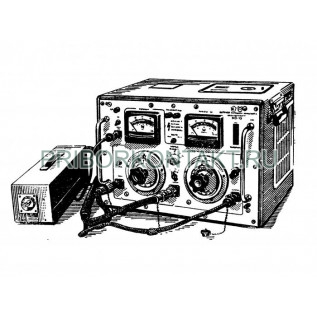

Ваттметр состоит из измерительного блока и калориметрической нагрузки.

Измеритель мощности имеет модификацию М3-13/1.

Технические характеристики М3-13:

Диапазон частот - от 30 МГц до 1,6 ГГц.

Пределы измеряемой мощности:

- для непрерывной генерации - от 20 Вт до 2 кВт;

- для импульсно-модулированных колебаний мощностью до 400 кВт и временем импульса от 4 мкс до 0,4 мс - от 20 Вт до 2 кВт.

Класс точности - 10.

Шкалы - 6 Вт; 20 Вт; 60 Вт; 200 Вт; 600 Вт; 1200 Вт; 2000 Вт.

Погрешность измерения мощности:

- на шкале 60 Вт и выше - ±(4+3·P_ном/P)%,

- на шкале 20 Вт - ±(4+4·P_ном/P)%, где P_ном - верхнее значение шкалы.

Время установления показаний ваттметра М3-13 - 180 с.

КСВН - не более 1,3.

Уровень излучения СВЧ мощности на расстоянии 1 м - не более 10 мкВт/с².

ВЧ тракт:

- тип - коаксиальный;

- размер - 40/11,5 мм;

- сопротивление - 75 Ом.

Сечение волновода - 72×34 мм.

Потребляемая мощность М3-13 - 1200 В·А.

Питание от сети переменного тока:

- напряжением - 127 В/220 В;

- частотой - 50 Гц.

Габаритные размеры:

- измерительного блока - 690×430×395 мм;

- нагрузки - 610×195×140 мм.

Масса:

- измерительного блока - не более 60 кг;

- нагрузки - не более 8 кг.

Условия эксплуатации М3-13:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
